Что такое модуль снаряжения?

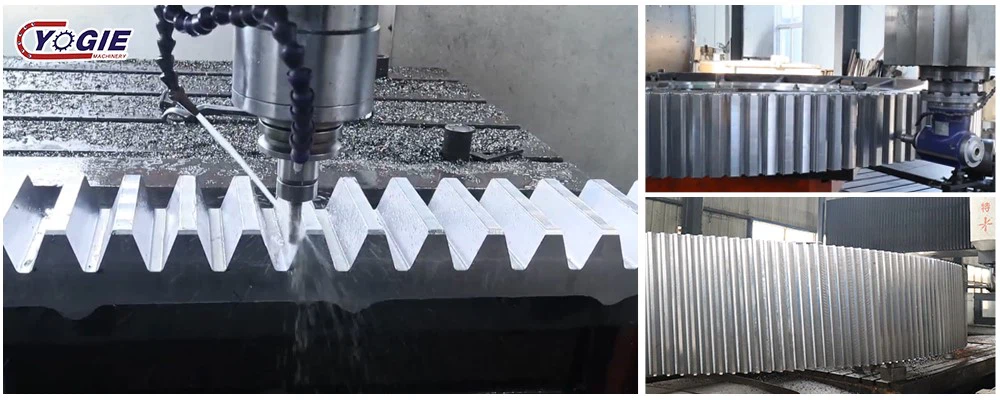

Модуль - это то, что определяет размер передачи. Модуль передачи определяется как основной параметр зубьев модуля, который является искусственно абстрагированным для измерения размера зубчатых зубов. Цель состоит в том, чтобы стандартизировать резаки и сократить затраты. Модули Spur, спиральные и скостные шестерни могут относиться к таблице серии Standard Module. Круг графика передачи является эталоном для проектирования и расчета размеров каждой части передачи, а окружность круга индексации передач=πd=ZP, поэтому диаметр цикрового круга Scoring em =

В некоторых странах различные модули используют шаг диаметра в качестве основного параметра передачи, с дюймами в качестве единицы измерения, диаметр диаметра выражается в виде P, что относится к отношению Pi к шагу зуба ρ, диаметра шага P=π/ ρ, с 1/ дюймом.

Окружность круга индекса передачи=πd=z ρ, поэтому шаг круга индекса ρ=πd/z.

Диаметр p=z/d (D в дюймах)

Модуль m=d/z (единица D составляет мм)

Как видно:

m=(1/P)*25.4=25.4/P

P=(1/m)*25.4=25.4/m

Следовательно, взаимосвязь между модулем M и диаметром PITE P является взаимной друг друга и / является различной системой единиц.

То есть продукт модуля и узла диаметра всегда равен 1.

Соответствует преобразованию единицы, существует следующая связь между диаметрами и модулем

P=π/ρ =25.4/m, где p - шаг диаметра (1/дюйм); ρ - зубной шаг (дюйм); М - модуль (мм).

Диаметр шага P эквивалентен роли модуля M в метрической системе. В большинстве дюймовых зубчатых колес, соединений передач и цыпленок диаметр диаметр является важным параметром. Чем больше шаг диаметра, тем меньше размер зуба зубчатого зуба (высота зуба и толщина зуба). Некоторые страны имеют стандартные серии значений для разделов диаметра.

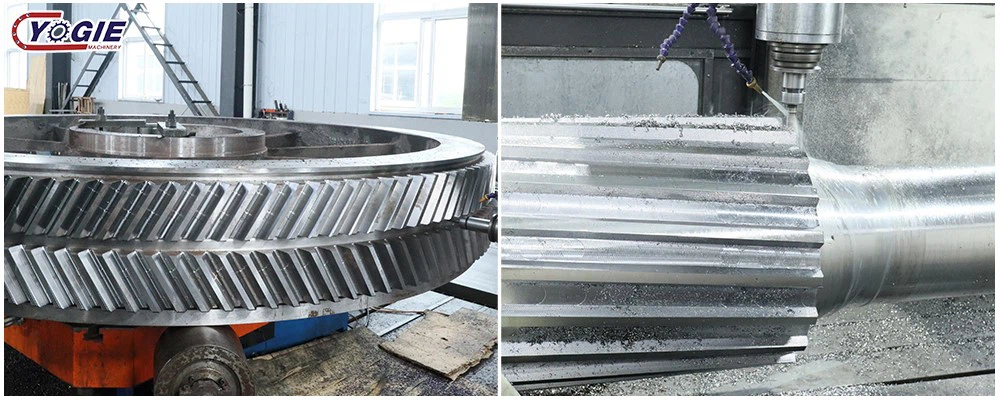

Модульная система двойного- - это еще один способ получить короткий зуб профиля, который может улучшить прочность на изгиб, но обладает плохой стабильностью и часто используется в автомобильной и тракторной промышленности.

Модульная система двойной- предусматривает, что два модуля разных размеров используются для расчета размера каждой части передачи, которая отмечена как дробная форма M1/M2, где более крупный модуль M1 используется для расчета диаметра разделительного круга и меньшего M2, используемого для расчета размера зубчатых зубов.

Формула расчета каждого измерения заключается в следующем:

Диаметр Диаметр круга: d=M1*z

Высота добавления: ha=ha*m2

Высота корня: hf=(ha 1+ c1)*m2

Диаметр добавления: dA=d +2*ha=m1*z +2*ha*m2

Диаметр корня: df=d-2*hf=m1*z-2*(ha 1+ c1)*m2

Кроме того, толщина зуба круга тона, зубной шаг P, диаметр базового круга DB и центральное расстояние A рассчитываются в соответствии с M1.

Свяжитесь сейчас

Управление двойным диаметром - еще один способ получить короткий профиль зубов в дюймовых передачах для улучшения прочности изгиба. Он предусматривает, что шаг меньшего диаметра p2 используется для расчета диаметра индексного круга, а более широкий шаг диаметра P1 используется для расчета размера зубьев передачи, отмеченного как P2/P1, меньший P2 является числом, а более крупный P1 - знаменатель. Прямо противоположность системы двойного модуля.

Формула расчета каждого измерения заключается в следующем:

Диаметр Диаметр круга: d=Z/P2

Высота добавления: ha=ha/p1

Высота корня: hf=(ha 1+ c1)/p1

Диаметр добавления: da=d +2*ha=z/p 2+2*ha/p1

Диаметр корня: df=d-2*hf=z/p2-2*(ha 1+ c1)/p1

Кроме того, толщина зуба круга тона S, зубной шаг P, диаметр базового круга DB и центральное расстояние A рассчитываются в соответствии с P2.

Это означает использование шага меньшего диаметра p 2=10 (числоводатор) для вычисления диаметра круга шага и использования большего шага p 1=20 (знаменатель) для расчета высоты зуба.

Следовательно, размеры шестерни с двойным диаметром 10/20 расчеты рассчитываются следующим образом:

Диаметр круга Диаметр: d=z/p 2= z/10 (D в дюймах)

Высота добавления: ha=ha/p 1=1/20=0.05 "=1.27 mm

Высота корня: hf=(ha 1+ c1)/p 1=1.25/20=0.625 "=1.588 mm

Центральное расстояние A рассчитывается в соответствии с шагом меньшего диаметра 10 .

Вы также можете преобразовать управление диаметром двойного - в систему модуля Double -, а затем вычислите размер:

Система модуля Double - помечена как дробная форма M1/M2. Большой модуль M1 используется для расчета диаметра индексного круга, а меньший M2 используется для расчета размера зубьев передачи.

m 1=1/p2*25.4=1/10 "*25.4=2.54 mm

m 2=1/p1*25.4=1/20 "*25.4=1.27 mm

Таким образом, эта передача 2,54/1,27 выражена в виде двойной модульной передачи:

Диаметр Диаметр круга: d =2.54*z

Высота добавления: ha=ha*m 2=1*1.27=1.27 mm

Высота корня: hf=(ha 1+ c1)*m 2=1.25*1.27=1.588 mm

Центральное расстояние A рассчитывается в соответствии с большим модулем M 1=2.54 MM

Однако, если передача должна быть разработана в соответствии с модулем, следует выбрать стандартное значение модуля, и смещение следует использовать для удовлетворения требований центрального расстояния.

Поскольку π является иррациональным числом в вышеуказанной формуле, не удобно определить определение эталонного круга в качестве ссылки. Чтобы облегчить расчет, производство и проверку, соотношение p/π теперь искусственно определяется как некоторые простые значения, и это соотношение называется модулем (модуль), который выражается в M, то есть его единица MM. Так что получите:

Модуль M является основным параметром, который определяет размер передачи. Если модуль передачи с одним и тем же зубом P больше, его размер также больше. Значения модуля передач были стандартизированы для простоты производства, проверки и взаимозаменяемости.

Стандартизированное значение модуля относится к GB1357-87.

Первая серия: 0,1, 0,12, 0,15, 0,2, 0,25, 0,3, 0,4, 0,5, 0,6, 0,8, 1, 1,25, 1,5, 2, 2,5, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50. (Первая серия предпочтительнее).

Вторая серия: 0,35, 0,7, 0,9, 1,75, 2,25, 2,75, 3,25, 3,5, 3,75, 4,5, 5,5, 6,5, 7, 9, 11, 14, 18, 22, 28, 36, 45. Блок мм.
